「QLルーフ」は、合成スラブ用デッキプレートとして採用頂いていますQLデッキを、屋根用金属下地材として、 屋根30分耐火(デッキ単体)の国土交通大臣認定を取得した商品です。

- 特長
- 構造・仕様
- ダウンロード
- このページを印刷する
耐火性・防火性に優れた鉄骨造の屋根を構築! | 軽量な屋根を提供! | |
梁を減らしシンプルな構造に! | 工期を短縮する乾式の屋根工法が可能! | |
断熱材と防水シートを採用することにより,断熱性能や気密性能が確保! | 建物の一部となりデザイン性に優れる! |
耐火仕様
<<新認定>> QLルーフ 屋根30分耐火 |
デッキプレート 品名 |
デッキプレート 敷設形式 |
支持スパン | 耐火認定番号 |
---|---|---|---|---|
QL99-50-12Y QL99-50-16Y |
単 純 | 2,800mm以下 | FP030RF-0327 | |
連 続 | 3,400mm以下 | FP030RF-0413 | ||
QL99-75-12Y QL99-75-16Y |
単 純 | 3,400mm以下 | FP030RF-0328 | |
連 続 | 4,550mm以下 | FP030RF-0326 |
■デッキと母屋(梁)との接合[![]() |
|||
梁(母屋)とデッキプレートは、デッキプレート1枚毎に3ヶ所接合します。 (デッキ長手方向の接合間隔は、600mm以下) |
|||
1.焼抜き栓溶接 | --- | 梁(母屋)厚さ:6mm 以上 低水素系溶接棒 4φ、溶接径18mm以上 | |
2.ドリルねじ | --- | 梁(母屋)厚さ:2.3~6.0mm 未満 φ6以上×![]() |
|
3.打込み鋲 | --- | 梁(母屋)厚さ:6mm 以上 |
![]() |
■デッキプレート相互の接合[![]() |
|||
QL99-50 | --- | 各支持スパン中央部に1ヶ所 | |
QL99-75 | --- | 不要 | |
但し、QL99-50・QL99-75共に敷込み時に嵌合が甘い場合は、接合間隔![]() 適切な処理を施して下さい。 |
|||
![]() |
<<既認定>> QLルーフ 屋根30分耐火 |
デッキプレート 品名 |
デッキプレート 敷設形式 |
支持スパン | 耐火認定番号 |
---|---|---|---|---|
QL99-50-12Y | 単 純 | 2,650mm以下 | FP030RF-0064 | |
連 続 | 3,350mm以下 | |||
QL99-50-16Y | 単 純 | 2,850mm以下 | ||
連 続 | 3,550mm以下 | |||
QL99-75-12Y | 単 純 | 3,200mm以下 | ||
連 続 | 3,900mm以下 | |||
QL99-75-16Y | 単 純 | 3,450mm以下 | ||
連 続 | 4,300mm以下 |
■デッキと母屋(梁)との接合 | |
接合間隔及び仕様は上記新認定内容を参照。 | |
■デッキプレート相互の接合![]() |
|
![]() |
参考:
認定番号FP030RF-0064に記すドリリングタッピンねじは、JIS改訂により「タッピンねじのねじ山を持つドリルねじ(JIS B 1124)」に変更になっています。
注意:
1)スパンとは、梁(母屋)の中心間距離を言います。
2)梁(母屋)に1時間の耐火性能が要求される場合は、それに応じて梁(母屋)に耐火被覆を施して下さい。
3)屋根面水平ブレースは削除できません。
システム仕様例
屋根下地のQLルーフと断熱シート防水またはアスファルト防水工法等により、コストパフォーマンスの高い屋根を構築することが可能となります。
体育館等のスポーツ施設・工場・倉庫・大型店舗等幅広い用途にご使用いただけます。
-アスファルト防水工法-

-シート防水工法-

注意:
・メーカーにより、防水の仕様は多少異なります。
・断熱材は、面材(アルミ等)付きをご使用下さい。
断面形状

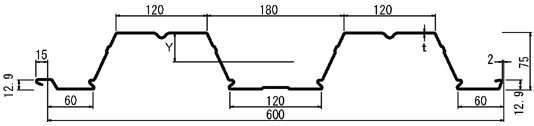

QL99-75

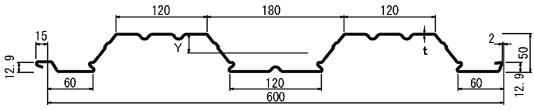

QL99-50

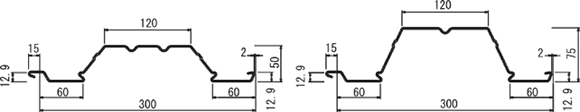

300幅

アクセサリー
小口ふさぎ[CS75S・CS50S] | 梁耐火被覆用面戸[BC75・BC50] | ||
![]() |
![]() |
![]() |
![]() |
クローサー[CS75・CS50] | フラッシング[FS0~FS3] | ||
![]() |
![]() |
||
天井吊り/QLインサート | |||
設計用吊り荷重: 980N(100kgf) (安全率ν=4 以上) |
![]() |
![]() |
|
参考:押し上げ時強度 最大 980N (100kgf) |
・QLインサート取付用の下穴加工寸法:φ15.5
・QLインサートは、デッキ中央溝部の平坦な位置へ付属のネジで取り付けて下さい。
|
![]() |
